一、产品概述
RF-BM-NRG-1-Master蓝牙主模块是基于ST公司 BlueNRG-1芯片研发的低功耗单SOC蓝牙射频模块,可广泛用于短距离无线通信领域.具有功耗低、体积小、传输距离远、抗干扰能力强等特点。模块配备高性能倒F天线;模块采用半孔形式硬件接口设计。
二、产品特点
l 支持蓝牙4.2
l 内嵌ST 蓝牙协议栈
l 单SOC方案支持第二次开发(需定制)
l 最大8dbm发射功率
l 接收灵敏度高
l 超低休眠功耗
l 支持1主7从(需定制)
三、应用领域
l 智能家居
l 智能穿戴
l 汽车电子
l 休闲玩具
l 健康医疗
l 物流跟踪
四、尺寸结构

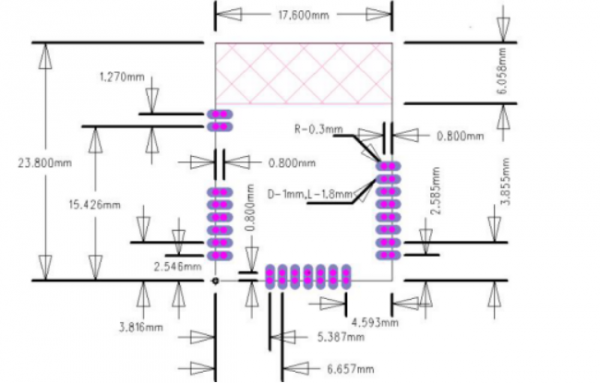

图一 Top层俯视图

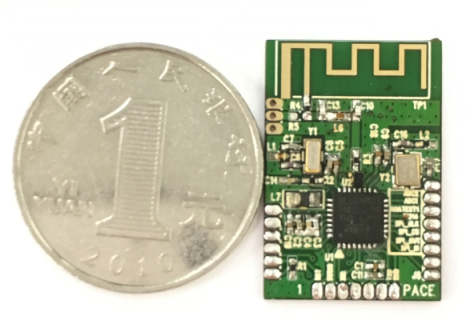

图二 尺寸对比图
图三 推荐焊盘
五、引脚定义
模块共有12个引脚,说明如下:
引脚 | 定义 | 说明 |
1 | 3.3V | 电源正极 |
2 | DIO6 | 保留,悬空 |
3 | GND | 电源负极 |
4 | NRST | 模块复位引脚,低电平有效 |
5 | DIO7 | 保留,悬空 |
6 | TXD | UART接口发送端 |
7 | RXD | UART接口接收端 |
8 | DIO8 | 保留,悬空 |
9 | DIO9 | 保留,悬空 |
10 | DIO10 | 保留,悬空 |
11 | DIO11 | 保留,悬空 |
12 | DIO12 | 保留,悬空 |
13 | NC | 悬空 |
14 | DIO13 | 保留,悬空 |
15 | DIO14 | 保留,悬空 |
16 | GND | 天线地 |
17 | ANT | 外接天线口 |
18 | DIO1 | 保留,悬空 |
19 | DIO2 | 保留,悬空 |
20 | DIO3 | 保留,悬空 |
21 | DIO4 | 保留,悬空 |
22 | NC | 悬空 |
23 | DIO5 | 保留,悬空 |
六、电气特性6.1 ESD注意事项
符号 | 原则 | 条件 | 最大值 | 单位 |
VESD(HBM) | 人体静电 | +25℃ | ±2000 | V |
VESD(CDM) | 环境静电 | 500 |
因此,为避免器件永久性损坏,应采取所有必要的ESD防范措施。
6.2 工作条件
符号 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
3.3V | 电源电压范围 | 1.7 | 3.3 | 3.6 | V |
Iop | 工作电流 | 15.1(说明1) | mA | ||
Irx | 接收电流 | 7.7 | mA | ||
Isleep | 休眠电流 | 2.1 | uA | ||
Top | 工作环境温度 | -40 | 25 | 85 | ℃ |
Hr | 工作环境湿度 | 10% | 90% | 无冷凝 |
说明1:15.1mA为无线发送8dbm
如果超出上表所列的绝对最大额定值,可能会导致器件永久性损坏;而长期在绝对最大额定值环境下工作,会影响器件的可靠性。
七、硬件设计7.1 参考应用电路
无线模块和用户MCU模块需要共地连接,否则可能无法正常工作,连接方式如下图:
需要外接上电复位电路提高稳定性
7.2 硬件设计注意事项
1. PCB布局
模块(特别是天线射频部分)应该远离振荡电路、功率器件、磁场器件,如:晶振电路、电感器件、开关电源等,避免生产场干扰和热效应。;此外倒F天线应该为净空区域,不能布线和不能铺铜;如果是铁外壳,倒F天线应该靠近壳外侧且有与天线同宽的开口;如果选择外置天线,建议外置天线阻抗控制为50Ω(外加π型匹配电路),
2. 电源纹波
模块的电源纹波要控制在50mV以内,并可提供200mA或以上的脉冲电流,脉冲宽度大于800ms。
八、软件设计8.1 NRST复位
用户可通过NRST引脚,对模块进行复位,低电平有效;当初始化成功后,保持NRST引脚为高电平。
复位时间≥10ms。
8.2 UART通信接口
1.模块集成一组全双工UART通信接口,UART接口的TX、RX引脚已经有内部接上拉电阻,UART接口的参数如下:
描述 | 说明 |
波特率 | 115200 |
数据位 | 8 |
校验 | 无 |
停止位 | 1 |
注意:由于该模块没有内置通信协议,因此用户向模块发送数据时,每个字节之间的时间间隔必须小于1ms。如果最后一个字节大于或等于5ms,则认为用户已经结束下发数据,同时将数据传输出去。
另外,数据传输过程中,需要一定时间,用户可以根据空中波特率来计算数据的传输时间,必须等待前一帧数据传输完成后,再传输下一帧数据。
2. 模块UART通信的FIFO空间为200个字节,如果一帧数据超过200个字节,则需要分成多个帧来传输。
九、生产制造
建议根据IPC/JEDEC J-STD-020B 标准进行焊接
焊接温度
使用恒温电烙铁焊接温度不超过340℃,每个引脚焊接时间不超过2s
SMT温度曲线
使用SMT回流焊建议使用一下温度曲线:
深圳市沛城电子科技有限公司
地址:中国广东省深圳市南山区科技园北区清华紫光信息港B座三楼
电话:86-755-21679221(直线)
传真:86-755-82992851
E-mail: pacemy06@paceic.com
QQ:1956866683
联系人:林小姐 公司网址:www.paceic.com
